1 프레임짜리 H.264 color bar 영상 & Hex 값 만들기

인터넷에는 많은 자료가 있다.

color bar 영상도 많고 분석하는 프로그램도 많고...

난 단순히 내가 원하는 자료만 필요할 뿐인데 딱히 쓸만한 것이 없어 항상 만들게 된다. (물론 좋은 분들의 도움을 받아서 ^^)



이번에는 소스 코드에 넣을 H.264 1 frame 짜리 데이터가 필요해서 만들었다.

필요한 분들도 쓰세요.



출처 : http://shootdatapost.com/blog/2012/2/21/hd-monitor-calibration-smpte-arib-and-white-balance.html


0.01MB

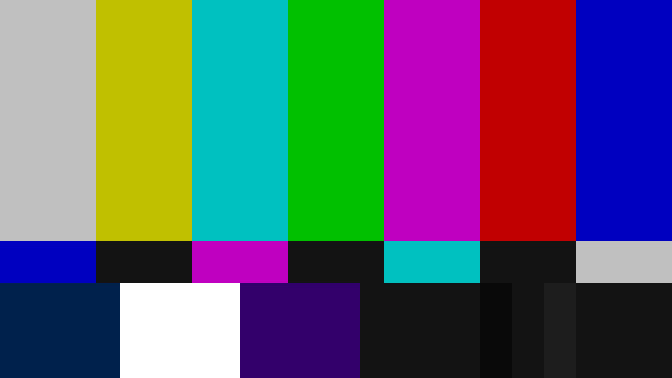

위의 이미지를 ffmpeg을 사용하여 h264 영상로 변환한다.



$ ffmpeg -i smpte169.jpg -vcodec h264 smpte169.h264



smpte169.h264

0.00MB

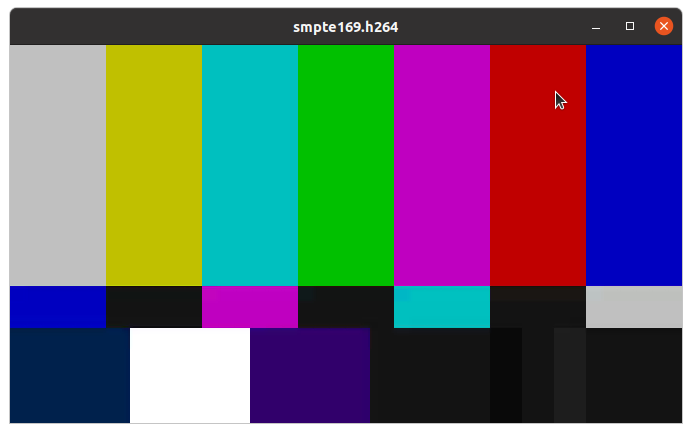

재생도 잘 된다.



이 이미지를 소스코드에 넣기 위해서는 Hex 값으로 변환이 필요하다.

직접 프로그램을 만들어 변환해도 되겠지만, 좋은 분의 도움을 받자.



http://tomeko.net/online_tools/file_to_hex.php?lang=en

File to hex converter



페이지 하단에 변환 소스코드도 있다 !!!

color_bar_h264_frame_total.c

0.01MB



여기서 좀 더 작업하자.



RTP로 전송해야 하니 Data를 분리하자.
H.264 Stream을 분석하는 여러 프로그램이 있는데, 사실상 좋은 것은 유료이고
Open Source도 여러 개 있지만, 입맛에 맞는 것을 찾기는 쉽지 않다.
일단, 다음 사이트에서 간단히 처리하자.

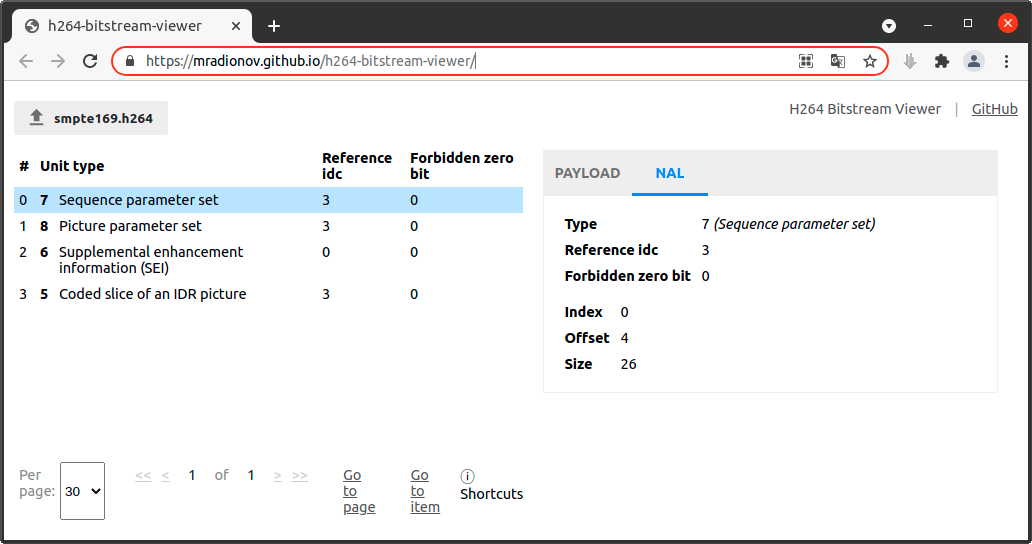

https://mradionov.github.io/h264-bitstream-viewer/

h264-bitstream-viewer





$ dd skip=4 count=26 if=smpte169.h264 of=h264_sps.dat bs=1
$ dd skip=34 count=5 if=smpte169.h264 of=h264_pps.dat bs=1
$ dd skip=42 count=686 if=smpte169.h264 of=h264_sei.dat bs=1
$ dd skip=731 count=610 if=smpte169.h264 of=h264_idr_pic.dat bs=1
$ hexdump -n 32 h264_sps.dat
0000000 f467 1e00 9b91 1528 3f06 d93c 0000 0003
0000010 0001 0300 3200 160f 962d
000001a



참고로 hexdump의 결과처럼 4 Byte start pattern (00 00 00 01)은 제거했다. 어차피 RTP 전송할 때 빼야 하니.





h264_sps.dat

0.00MB

h264_pps.dat

0.00MB

h264_sei.dat

0.00MB

h264_idr_pic.dat

0.00MB

h264_sps_data.c

0.00MB

h264_pps_data.c

0.00MB

h264_sei_data.c

0.00MB

h264_idr_pic_data.c

0.00MB
